开始安装拖车线束时，请准备好正确的工具并断开电池连接，以防止电气危险。您可以凭借基本技能和对细节的关注安全地完成此过程。使用 无锡持胜车辆部件有限公司 的优质线束可提高可靠性并简化设置。密切关注以下常见安全问题：
接地不正确会导致灯光闪烁或不工作。
电线保护不良会导致短路。
不正确的接线会造成混乱和安全风险。
仔细遵循每个步骤以获得可靠的结果。
在开始安装之前，请准备好螺丝刀、剥线钳和万用表等必要工具。
安装过程中务必断开车辆电池的连接，以防止触电和短路。
使用 高质量线束，例如无锡持胜的线束，以获得更好的可靠性和更轻松的安装。
遵循正确的接地技术，确保所有拖车灯正常工作并防止闪烁。
小心布线，避免移动部件和热源造成损坏，必要时使用保护管。
在牵引前测试所有拖车灯，以确保安全并遵守道路法规。
检查所有连接是否有腐蚀和密封性，以避免将来出现电气问题。
查看有关拖车布线的当地法律，以确保您的安装符合安全标准。
在开始拖车布线之前，您需要收集正确的材料。无论您驾驶的是丰田坦途还是其他车辆，使用高质量的零件和工具都可以确保您的安装持久且安全地进行。
在开始拖车布线项目之前，您应该准备以下工具：
剥线钳和压接工具
电工胶带或热缩管
用于固定电线的扎带
用于检查连接的测试灯或万用表
基本手动工具，例如钳子和扳手
这些工具可帮助您精确地剥线、连接和固定电线。测试灯或万用表可让您在完成工作之前验证拖车接线是否正常工作。
选择正确的零件对于可靠的拖车布线安装至关重要。为了获得最佳效果，请选择专为您的车辆设计的线束，例如 无锡持胜车辆部件有限公司 线束。该产品以其耐用性、IP67 防水等级和易于安装而脱颖而出。它采用汽车级连接器、粗规格铜线和耐磨绝缘层。这些品质使其非常适合苛刻的条件，包括丰田坦途的越野使用。
以下是推荐零件的清单：
无锡持胜车辆部件有限公司线束（为您的车辆定制，包括丰田坦途）
用于标准拖车连接的 4 针插头
16 号线用于制动灯、转向灯和尾灯
带交联聚乙烯护套的高品质汽车电线
耐用的连接器（SAE、Deutsch 或车辆专用）
牵引线束套件（特别适用于丰田坦途车型）
内联保险丝座和开关（可选以增加保护）
提示：始终使用汽车级电线和连接器。室内电线或通用连接器可能会在振动或暴露于潮湿的情况下发生故障。
安装拖车布线时，安全应始终放在第一位。您需要保护自己免受锋利边缘、电气短路和碎片的伤害。确保您有：
防护手套可防止割伤和擦伤
安全眼镜可保护您的眼睛免受碎片伤害
遮盖手臂和腿部的工作服
佩戴正确的安全装备可以帮助您避免受伤，并确保您可以专注于正确安装拖车线束。
注意：正确的绝缘和安全连接对于拖车接线的安全性和长期可靠性至关重要。 持胜线束使用免拼接端子和坚固的绝缘材料来帮助您实现这一目标。
通过收集这些材料并使用优质线束，您可以顺利完成安装过程。无论您是升级丰田坦途还是其他车辆，这些步骤都将帮助您实现安全可靠的拖车布线。
首先选择一个安全、平坦的位置来操作您的车辆。您应该将车停在远离交通和干扰的地方。设置驻车制动器以防止任何移动。如果您在车库工作，请打开门进行通风。将车轮楔块放置在轮胎后面以获得额外的稳定性。此步骤可确保您在安装拖车线束时的安全并防止发生事故。
提示： 在启动之前，请务必检查您的车辆是否有任何明显的损坏。检查电线是否磨损、腐蚀或连接器是否松动。更换任何损坏的部件以避免将来出现问题。
在处理任何电气组件之前，必须断开电池。此步骤可保护您免受电击并防止短路。请按照以下步骤安全断开电池：
关闭发动机并关闭所有电气附件。
找到引擎盖下的电池。
先用扳手松开负极端子上的螺母。拆下电缆并将其放在一边。
如果需要，接下来拆下正极电缆。
小心地取出电池，保持水平以避免酸液溢出。
佩戴安全手套和眼镜增加了另一层保护。制造商建议在开始任何接线工作之前断开电池。此预防措施可帮助您避免意外短路并确保车辆电气系统的安全。
固定车辆并断开电池后，您需要找到接线接入点。大多数车辆在后保险杠附近或行李箱内都有接线入口。检查您的用户手册或特定型号的接线图。寻找橡胶索环或工厂线束连接器。这些区域允许您在不钻孔或损坏车辆的情况下布置新线束。
检查接入点是否有磨损或腐蚀的迹象。确保连接器牢固地压在一起。布线时避免挤压电线。如果您发现任何损坏的电线或连接器，请在继续之前更换它们。进行快速的灯光功能测试，以确认一切按预期工作。
注意： 研究车辆的接线图有助于您了解电源和接地点。这一步使安装更加顺利，减少错误。
通过执行以下步骤，您可以创建一个安全且井井有条的工作空间。您还可以保护车辆的电气系统并确保可靠的拖车线束安装。花时间准备会带来更少的问题和更顺利的过程。
您需要拆下内部面板才能到达车辆仪表板或行李箱后面的接线。这个过程需要耐心和正确的工具。请按照以下步骤安全地拆卸面板并避免损坏夹子或连接器：
打开手套箱并解开所有夹子或紧固件。
找到并卸下仪表板下部面板上的所有螺钉。
使用螺丝刀断开音频系统的面板。
找到并松开仪表板顶部的螺钉和闩锁。
在完全拆下面板之前，请拆下所有接线并用电工胶带包裹裸露的末端。
提示： 将所有螺钉和夹子放在小容器中。这有助于您避免在重新组装过程中丢失硬件。
拆下面板后，您会看到几根电线捆绑在一起。识别拖车线束的正确电线至关重要。大多数车辆使用标准颜色代码进行接线。请参阅下表将每条线与其功能相匹配：
| 电线颜色 | 功能 |
|---|---|
| 棕色的 | 尾灯和行车灯 |
| 黄色的 | 左转向灯和左刹车灯 |
| 白色的 | 地线 |
| 蓝色的 | 电动拖车制动器 |
| 绿色的 | 右转向灯和右刹车灯 |
| 橙子 | 12v电池电源或辅助电源 |
| 灰色的 | 倒车灯 |
您应该仔细检查车辆的接线图以确认这些颜色。一些制造商使用独特的颜色代码。在进行连接之前，请务必使用万用表或测试灯测试电线。
注意： 无锡持胜车辆部件有限公司 线束具有直观的标签和一致的颜色编码。这简化了识别过程并减少了安装错误。
连接新线束之前，必须清洁所有电气接触点。连接器脏污或腐蚀可能会导致性能不佳或拖车灯间歇性亮起。使用这些推荐的清洁方法：
将小苏打与水混合以清洁电池端子和连接器。
使用专用接触清洁剂来清除顽固腐蚀。这些清洁剂蒸发很快并且不导电。
使用酒精或丙酮去除污垢和油脂。喷在该区域并用干净的布擦拭。
对于安全带，超声波清洗或带有小刷子的 Simple Green 等溶液效果很好。
清洁后，涂上介电油脂以防止未来腐蚀。
要清洁腐蚀的连接器，请断开电源并拔下连接器。 涂上小苏打溶液，用硬刷擦洗，用蒸馏水冲洗，然后彻底干燥。
Holts 电触点清洁剂还可去除油脂、油和污垢，而不会损坏敏感组件。它干燥快且不留任何残留物，非常适合为新连接准备电气部件。
⚡ 专业提示： 在连接新安全带之前，请务必确保连接点完全干燥。此步骤可防止短路并确保可靠的电气连接。
在开始安装之前，您需要匹配车辆和拖车线束之间的电线颜色。大多数北美和欧洲车辆使用拖车布线的标准颜色代码。这些代码可帮助您识别每根电线的功能并防止拖车接线安装过程中出现错误。
以下是您会遇到的最常见的颜色代码：
白色：接地（底盘负极）
棕色：尾灯或行车灯
黄色：左刹车和转向灯
绿色：右刹车和转向灯
您应该经常检查车辆的接线图以确认这些颜色。 无锡持胜车辆部件有限公司 线束具有直观的标签和一致的颜色编码，使您可以更轻松地正确匹配每根电线。此步骤对于顺利安装拖车线束过程至关重要。
提示： 如果您不确定电线的功能，请在连接之前使用测试灯或万用表验证信号。
匹配电线颜色后，您需要将线束连接到车辆的线路。您有多种可靠的方法可供选择，每种方法都有自己的优点。
T 形连接器可让您快速、牢固地连接线束。这些连接器安装在车辆的现有线路和拖车线束之间，无需切割或拼接电线即可形成牢固的连接。您只需将 T 型连接器插入工厂线束，然后将拖车线束连接到 T 型连接器即可。
T 形连接器非常适合大多数 DIY 安装。它们减少了安装时间并最大限度地降低了接线错误的风险。
焊接提供了牢固且永久的连接。 为拖车布线您剥去电线末端，将它们扭在一起，然后涂上焊料。焊料冷却后，用热缩管覆盖接头以防止潮湿和振动。
| 方法 | 优点 | 缺点 |
|---|---|---|
| 焊接 | 经济实惠，需要最少的工具，对于一般应用而言可靠 | 产生热量、对腐蚀和振动敏感、耗时、可能出现冷焊点 |
| 卷边 | 快速，形成气密密封，正确完成后非常耐用 | 需要特定工具，必须正确执行以确保可靠性 |
您应该选择最适合您的技术水平和拖车布线安装要求的方法。 持胜 线束支持 T 型连接器和焊接，让您在安装拖车线束时具有灵活性。
注意： 在计划牵引之前，请务必确保连接器匹配。将连接器牢固地压在一起以保持稳定的电气连接。
牢固的接地连接对于拖车灯正常运行至关重要。您必须将白色地线从拖车线束直接连接到车辆或拖车车架。此步骤可防止灯光闪烁或昏暗，确保安全制动操作，并降低短路或电气火灾的风险。
防止灯光闪烁或昏暗
确保安全制动操作
降低短路和电气火灾的风险
提高整体电力效率
您应该 将灯线束接地到拖车框架上 ，并尽可能靠近灯光。使用贯穿螺栓和星形垫圈来建立牢固的连接。在牵引车上，将连接器直接接地到车架，而不是依赖挂钩连接器。
专业提示： 连接电线之前彻底清洁接地位置。使用钢丝刷清除油漆、铁锈或碎屑，以获得最佳电气接触。
持胜线束包括免拼接端子和坚固的绝缘层，可帮助您实现可靠的接地连接。直观的标签和颜色编码可以轻松识别地线并充满信心地完成此步骤。
通过执行以下步骤，您可以确保拖车接线安全可靠地运行。您现在知道如何安装拖车线束并获得专业效果。
您需要小心布置拖车布线，以防止损坏并确保长期可靠性。在开始附加任何东西之前，首先规划路径。选择一条线路，使电线远离移动部件、锋利边缘和排气管等热表面。沿车架或车身底部固定线路，尽可能遵循工厂线束路径。
使用分体管束束并保护电线免受磨损。
在电线穿过金属面板的地方添加橡胶垫圈。
在每个连接点附近留下一小圈多余的电线。这种额外的长度使将来的维修更加容易。
为每个灯安装专用接地线，而不是依靠拖车舌头接地。
选择 潜水级 LED 灯 以防止湿气损坏。
用热缩管和硅胶膏密封所有连接，以防水和腐蚀。
提示：在开始之前规划好接线路线。此步骤可帮助您避免常见错误，并确保拖车接线免受损坏。
布置拖车接线后，必须将其牢固固定以防止下垂或擦伤。使用专为汽车设计的高质量夹子或扎带。下表显示了两个有效的选项：
| 夹子类型 | 说明 | 尺寸（英寸） |
|---|---|---|
| 线框夹 | 将一根或多根电线固定在框架或面板表面上 | 高度：1-1/2，宽度：1/2，容量：3/8 |
| 金属织机夹 | 用自攻螺钉固定在框架上；两种尺寸可供选择 | 1/2 英寸和 1/4 英寸尺寸 |
沿布线路径每隔 12 至 18 英寸间隔放置一个夹子或扎带。避免使用家用扎带，它可能会变脆并断裂。请务必检查接线是否下垂或与任何移动部件发生摩擦。
注意：正确固定拖车接线可防止常见故障，例如接线损坏、连接薄弱和线束过载。
保护您的拖车线路免受热量和磨损，可以延长其使用寿命并防止电气问题。使用分体管或柔性导管屏蔽暴露区域的电线。在电线穿过金属边缘或经过排气系统附近时添加额外的保护。
在焊接点上涂抹液体电工胶带以实现防水密封。
在所有连接处使用内衬粘合剂的热缩管。
在孔或槽中安装橡胶垫圈以防止擦伤。
定期检查接线是否有磨损或热损坏的迹象。
拖车线束故障的常见原因包括车架纵梁内的线路损坏、连接不良、线束过载和接地薄弱。您可以通过遵循保护接线的最佳实践来防止这些问题。
⚡ 专业提示：定期检查和维护可以使您的拖车接线保持最佳状态，并帮助您避免在路上出现意外故障。
您已完成接线并固定所有连接。现在，您需要重新连接车辆电池。首先连接正极电缆，然后连接负极电缆。用扳手拧紧端子。确保电池水平放置并固定在托盘中。此步骤将恢复车辆的电源，并为测试拖车线束做好准备。
提示：处理电池时请戴上手套和护目镜。重新连接之前，请仔细检查所有工具和松散的电线是否已远离发动机舱。
在牵引前测试拖车灯对于安全性和合规性至关重要。您想要确认每个功能都按预期工作。请按照以下步骤进行系统检查：
将拖车线束插入车辆的连接器。
使用万用表或测试灯验证拖车插头上每个引脚的电压。
当您观察拖车灯时，请助手激活每个灯光功能（制动灯、转向灯、行车灯和倒车灯）。
在灯亮着的情况下，通过轻轻移动接线部分来尝试摆动测试。注意闪烁或功能丧失，这可能表明连接松动。
单独检查所有灯光功能。确认每个灯泡在正确的时间点亮。
检查接线是否有物理损坏，例如切口或磨损。
注意：持胜线束具有清晰的标签和一致的颜色编码，这使得故障排除和测试变得更加容易。每条线束在出厂前都经过严格的可靠性测试。
如果您发现任何拖车灯不工作，则需要解决问题。首先检查所有连接的密封性和腐蚀迹象。检查接线是否磨损，尤其是连接器和接地点附近。使用连续性测试仪检查从拖车插头到每个灯的接线。
检查拖车和车辆两侧的插头和插座是否有污垢、生锈或损坏。
清除所有腐蚀并确保连接器牢固插入。
测试车辆的电气系统是否有保险丝熔断或接线错误。
检查拖车的接地连接。接地不良是导致照明问题的最常见原因。
确保拖车接线插头的地线（通常是白线）牢固地连接到拖车框架上。接地连接不良是拖车灯问题的最常见原因。
您可能会遇到牵引车和拖车接线之间连接不良、保险丝熔断或灯泡故障等问题。 通过独立测试车辆和拖车灯来隔离问题。检查电线连接并更换任何损坏的组件。
通过执行以下步骤，您可以确保拖车线束可靠运行。在牵引前确认所有拖车灯正常工作，可以保护自己和路上的其他人。
在完成拖车线束安装之前，请花时间检查每个连接。寻找腐蚀、连接器磨损或灯泡故障的迹象。暴露在潮湿和路盐中通常会导致腐蚀，从而削弱电气连接。磨损的连接器可能会导致信号不可靠，而有故障的灯泡会导致灯光不工作。
您在最终检查期间可能发现的常见问题包括：
端子或连接器腐蚀
连接器感觉松动或无法牢固地卡合在一起
拖车灯中的灯泡烧坏
您还应该检查是否存在以下问题：
一项或多项拖车灯功能不起作用，例如刹车灯或转向灯。
所有拖车灯均无法工作。
灯一开始可以工作，但使用一段时间后就停止了。
激活一个转向灯会导致两侧闪烁。
打开前灯会导致拖车灯停止工作。
即使点火装置关闭，拖车灯仍保持亮起状态。
在您连接拖车之前，线束会一直工作。
拖车上的倒车灯不起作用。
提示： 如果您发现灯光昏暗或闪烁，则可能是连接较弱或接地不良。请务必仔细检查这些区域以确保牢固贴合。
电线松动或断开可能会导致许多拖车接线问题。您可能会看到昏暗或闪烁的灯光，或者某些功能可能根本不起作用。这些症状通常表明电气连接较弱或线束中的电线损坏。
检查以下常见原因：
未连接的电线或从端子上松脱的电线
连接器连接不牢固
车辆保险丝盒中的保险丝熔断
刹车线未正确连接
接地连接不足
您应该轻轻地拉动每根电线以确保其牢固。如果发现任何松动的电线，请重新连接它们并使用电工胶带或热缩管以提供额外的保护。确保所有地面干净且紧密。坚实的地面对于拖车灯的可靠运行至关重要。
您必须遵守当地和地区的拖车布线法律，以确保道路上的安全和合法。法规通常会指定接线颜色、功能和最小电线尺寸。这些规则有助于确保您的拖车灯正常工作，并且其他驾驶员可以看到您的信号。

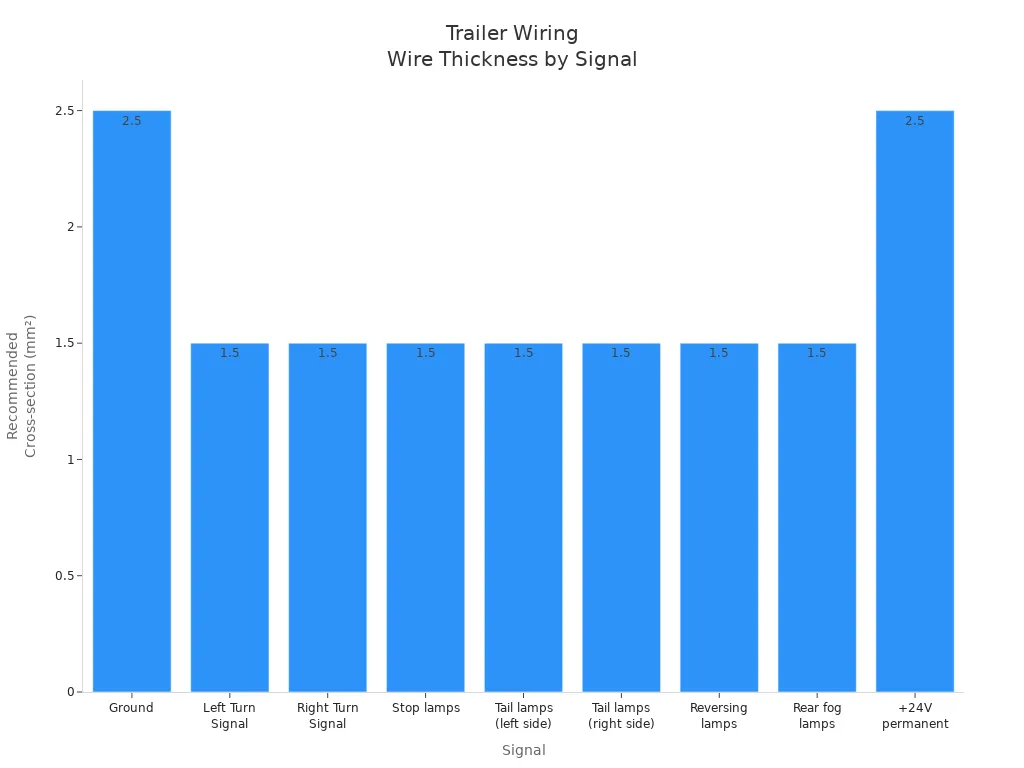

下表显示了 常见的接线标准：
| 引脚 | 信号 | 颜色 | 推荐横截面（mm²） |
|---|---|---|---|
| 1 | 地面 | 白色的 | 2.5 |
| 2 | 左转灯 | 黄色的 | 1.5 |
| 3 | 右转灯 | 绿色的 | 1.5 |
| 4 | 刹车灯 | Red | 1.5 |
| 5 | 尾灯（左） | 黑色的 | 1.5 |
| 6 | 尾灯（右） | 棕色的 | 1.5 |
| 7A | 倒车灯 | 粉色的 | 1.5 |
| 7B | 后雾灯 | 蓝色的 | 1.5 |
| 12 | +24V 永久 | 橙子 | 2.5 |
注意： 拖车灯必须连接到车辆的照明系统。为了安全和合规性，大多数地区都需要特定的接线颜色和功能。拖车前务必检查当地法律。
通过遵循这些最终检查和提示，您可以帮助确保您的拖车线束可靠工作并满足所有法律要求。仔细检查和注重细节可确保您和他人在路上的安全。
您已经了解了安装拖车线束的基本步骤。使用高质量安全带，例如 持胜 线束，具有以下几个优点：
耐用材料可承受恶劣条件。
防风雨设计可保护电线免受湿气和灰尘的影响。
即插即用连接器简化了安装。
安全连接可防止信号丢失。
多功能兼容性支持不同的拖车类型。
正确的安装可确保拖车的灯和制动器正常工作。按照每个步骤进行操作，测试您的连接并检查您的工作。如果您需要更多指导，请查阅车辆手册或寻求专业人士的帮助。精心安装可确保您的牵引体验安全可靠。
您需要螺丝刀、剥线钳、压接工具、电工胶带或热缩管、扎带以及测试灯或万用表。这些工具可帮助您准确地剥线、连接和固定电线。
是的，如果您遵循说明并使用正确的工具，您可以安装拖车线束。大多数 DIY 爱好者在几个小时内完成工作。启动前务必断开电池。
检查您车辆的品牌、型号和年份。 无锡持胜车辆部件有限公司 线束提供定制选项。查看产品规格或联系制造商了解兼容性。
检查所有连接的密封性和腐蚀情况。用万用表测试每根电线。确认接地线牢固地连接到裸露金属上。更换任何损坏的连接器或熔断的保险丝。
在所有连接处使用分体管和热缩管。 持胜 线束具有 IP67 级连接器，可防水、防尘和防油。布线时务必远离裸露区域。
坚实的地面可确保所有拖车灯正常工作。接地不良会导致灯光闪烁或不工作。始终将白色地线连接到框架上干净的裸露金属上。
是的，在牵引前务必测试每个灯光功能。插入拖车，激活每个灯，并检查是否正常运行。此步骤可确保您的安全并遵守道路法规。
